"duo": doppio full-range con freno acustico (2026 08) - indice

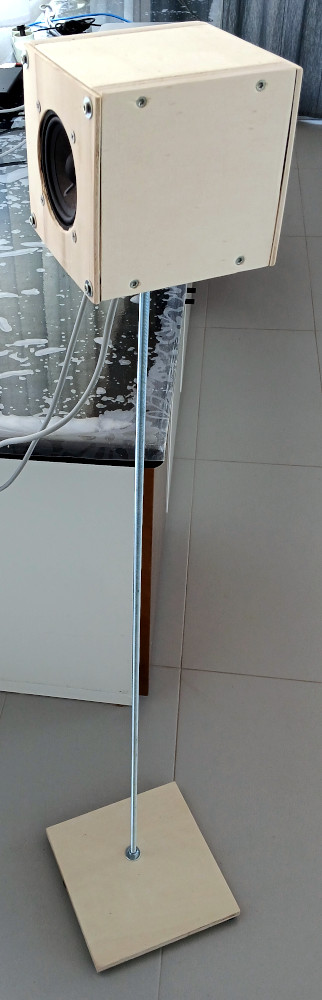

duo03l duo01d duo01r

In questo progetto uso un full-range (FR) per ridurre la distorsione dinamica del FR frontale. Ogni canale stereo ha due FR 3FE25 della Faital-Pro.

Il cabinet è un cubo di 130 mm di lato. Sul frontale è montato il primo FR collegato a un canale stereo dell'amplificare 2.1 Fosi Audio BT30D, sul lato posteriore è montato il secondo FR collegato all'uscita sub. Il cabinet non ha fori verso l'esterno quindi la pressione acustica interna generata dal FR posteriore frena lo spostamento dell'equipaggio mobile del FR frontale e riduce la sua distorsione dinamica. Si riduce il problema dei driver FR che con l'aumento dello spostamento dell'equipaggio mobile, causato dalle basse frequenze, peggiorano la qualità della riproduzione.

Quando aumenta la potenza inviata dal canale sub al FR posteriore si ottiene l'effetto di migliorare la riproduzione della gamma medio alta del FR frontale. In condizioni di lavoro normali la potenza inviata al FR posteriore è maggiore di quella inviata al FR frontale, all'ascolto si percepisce chiaramente il maggior dettaglio della riproduzione.

Il FR posteriore, collegato al canale sub, non estende la risposte alle basse frequenze. All'ascolto ho ottenuto migliori risultati usando come sub un driver identico al FR frontale quindi con minori problemi di compatibilità. Ho usato anche driver con maggiore estensione dei bassi ma ho peggiorato la qualità della riproduzione, probabilmente non ho gestito correttamente la configurazione più complessa.

Il risultato finale è un FR economico, semplice da realizzare che non richiede calcoli e la cui configurazione si riduce alla regolazione del volume del canale sub. Con circa 100 euro di materiale e un amplificatore 2.1 Fosi Audio BT30D si realizza un ottimo impianto stereo completo con: connessione bluetooth e RCA, regolazione toni, regolazione volume e frequenza intervento sub.

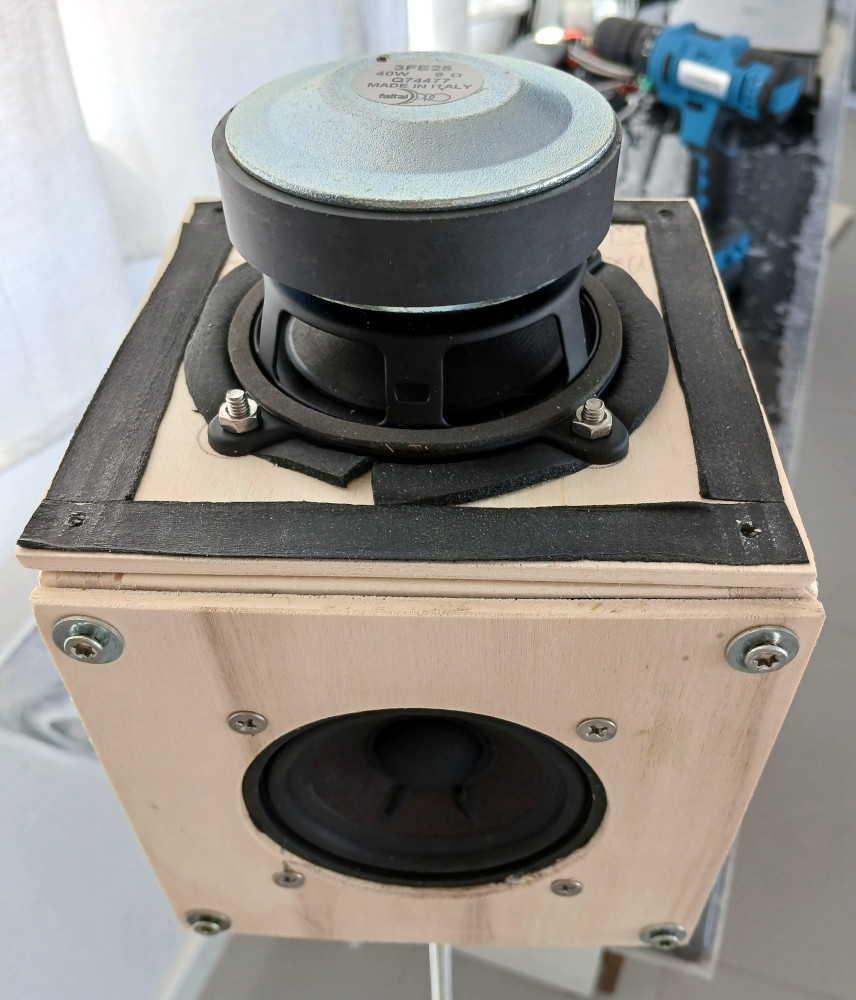

duo01c
Considero "duo" nel suo insieme un full-range con caratteristiche speciali:
- lavora in un box chiuso e ha l'emissione di un monopolo anziché di un dipolo;
- la potenza in gamma bassa inviata al driver posteriore da un amplificatore per subwoofer riduce la distorsione del driver frontale anziché aumentarla (entro i limiti di potenza gestibili dal driver).

duo_mdd03m duo_mdd06m
Nel progetto "duo" manca l'emissione di onde secondarie multiple: coerenti, ritardate e omnidirezionali. Le emissioni secondarie aumentano la tridimensionalità dell'immagine sonora e diminuiscono la fatica d'ascolto. Ho deciso di usare il driver speciale "duo" per aggiornare un vecchio progetto 34c9 del 2019. Nelle foto i caricamenti acustici frontali in alluminio e PVC rigido usati nelle prime prove. Visti i risultati positivi ho applicato un carico frontale in cartoncino al sistema modificato: "duo-mdd".
duo_mdd01d

collegamenti nella pagina - indice

- costruzione
- dominio delle frequenze "duo"
- impianto
- da periscopio a "duo"
- un full-range speciale
- "duo-mdd"
- dominio del tempo "duo-mdd"
- dominio delle frequenze "duo-mdd"
- effetto 3D
- anti-Haas effect
- diffrattore omnidirezionale
- dominio delle frequenze "duo-mdd"
- trasformatore acustico

costruzione "duo" - indice

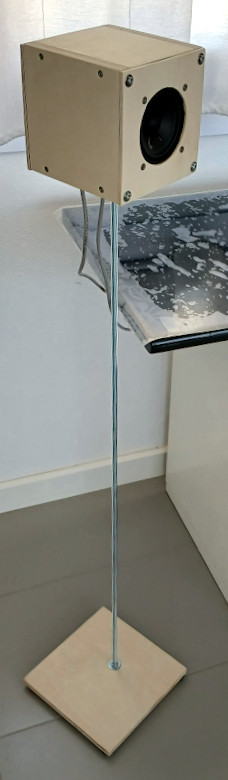

duo01l duo02l duo02r duo03r

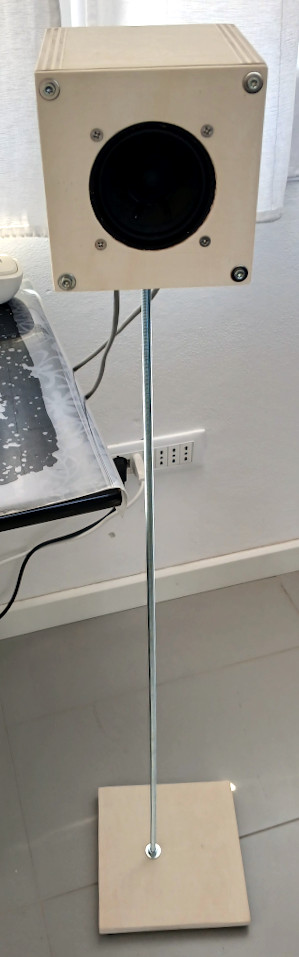

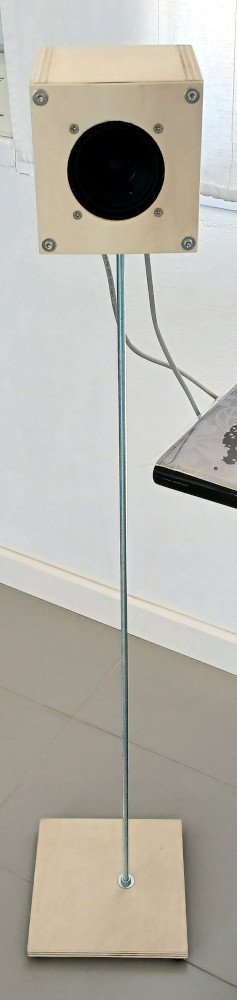

Le parti della cassa acustica "duo" sono:
- base in compensato 210 x 210 x 15 mm;
- barra filettata M8 di supporto lunga 1000 mm;
- cabinet 130 x 130 mm in compensato spesso 15 mm;
- flangia frontale e posteriore 130 x 130 mm in compensato spesso 4 mm su cui è montato il driver.

duo01b

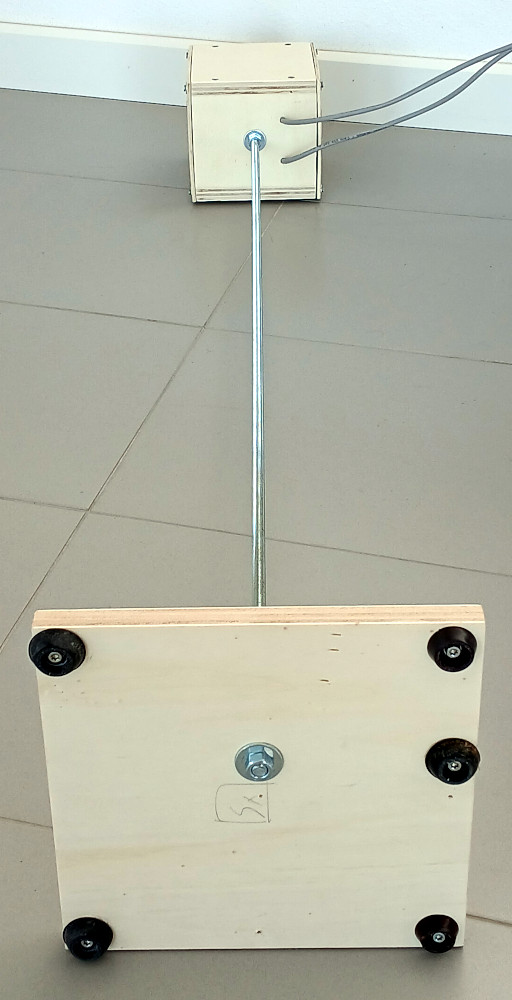

La base è un quadrato in compensato 210 x 210 x 15 mm con 3 piedini in gomma montati in posizioni asimmetriche; altri 2 piedini piu piccoli non toccano il pavimento, sono di sicurezza in caso di urti accidentali impediscono la caduta dalla cassa acustica. Due piedini di supporto sono agli spigoli di un lato, il terzo è sul bordo del lato opposto a 80 e 130 mm dagli spigoli. Nella base è ricavato un foro da 8 mm per il fissaggio della barra filettata.

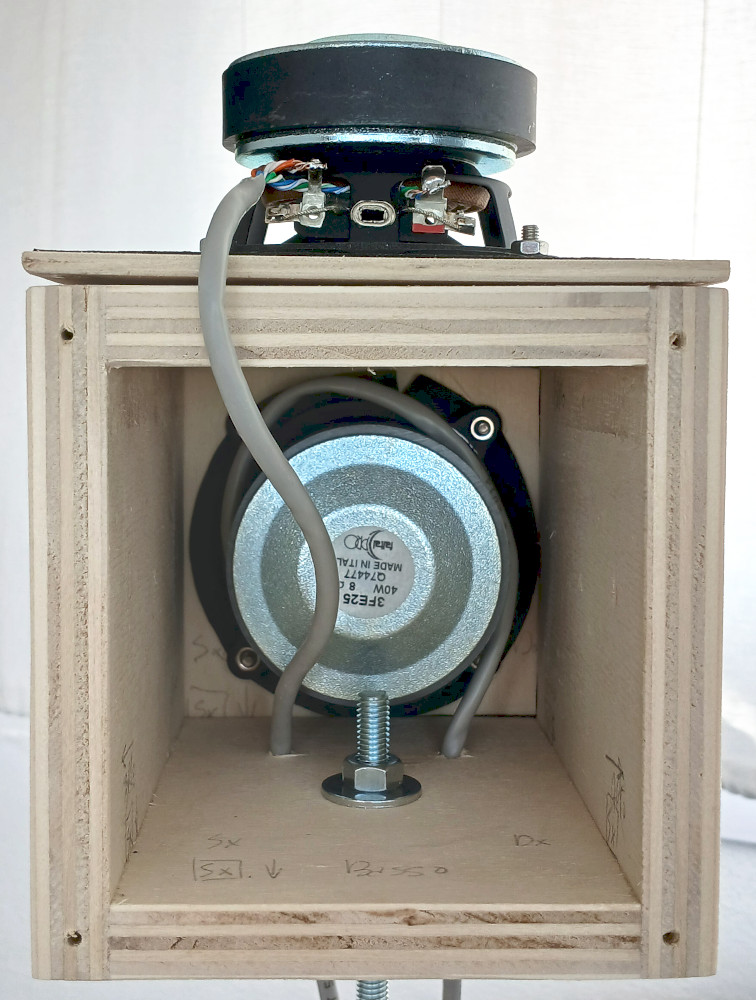

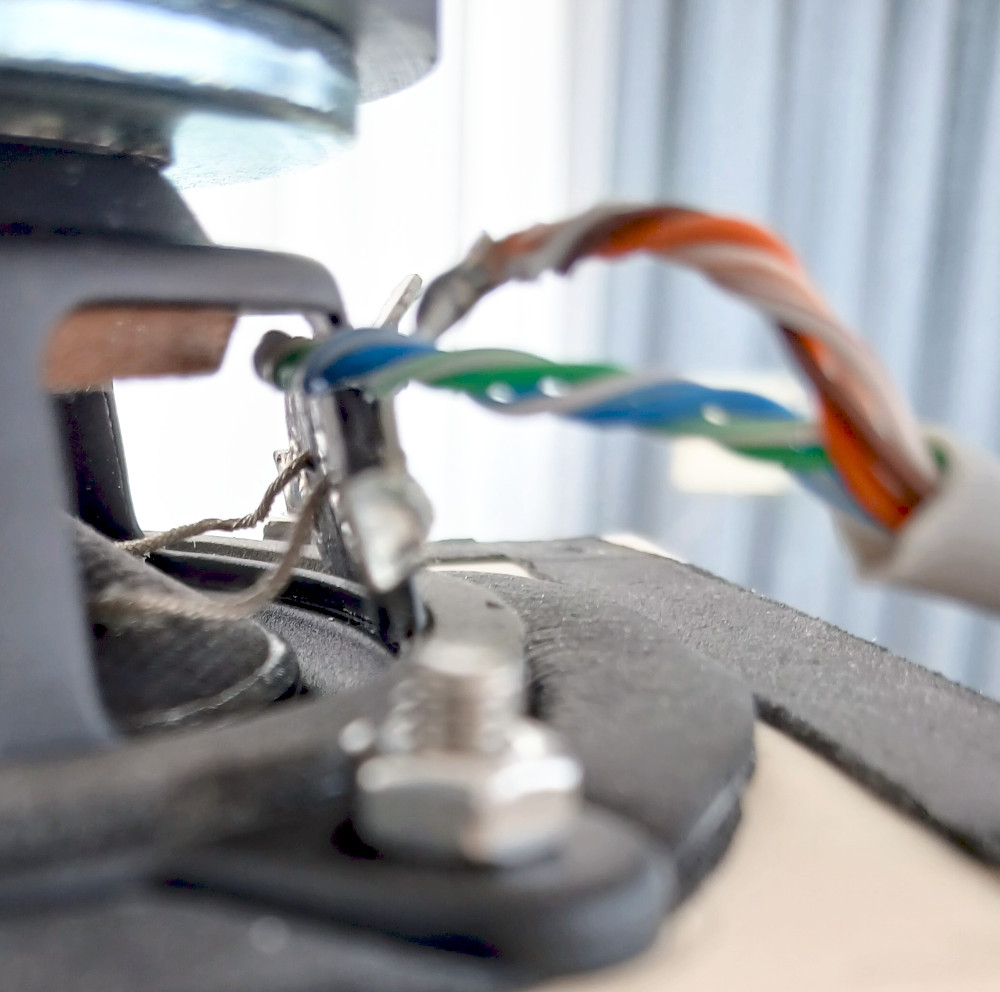

duo01c duo02c duo03c duo04c duo05c

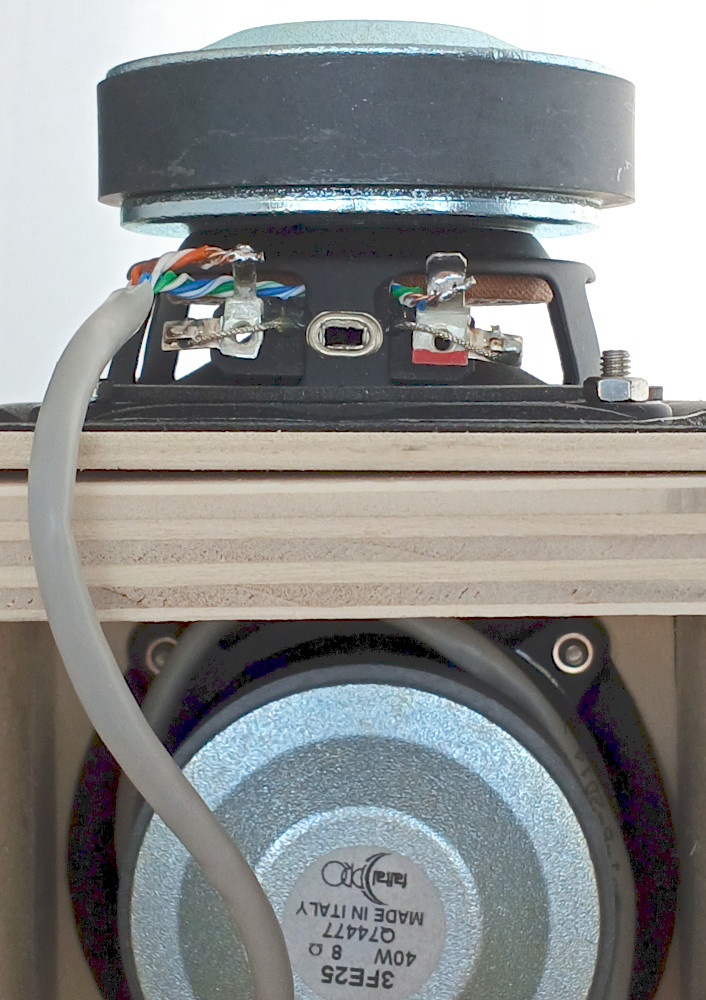

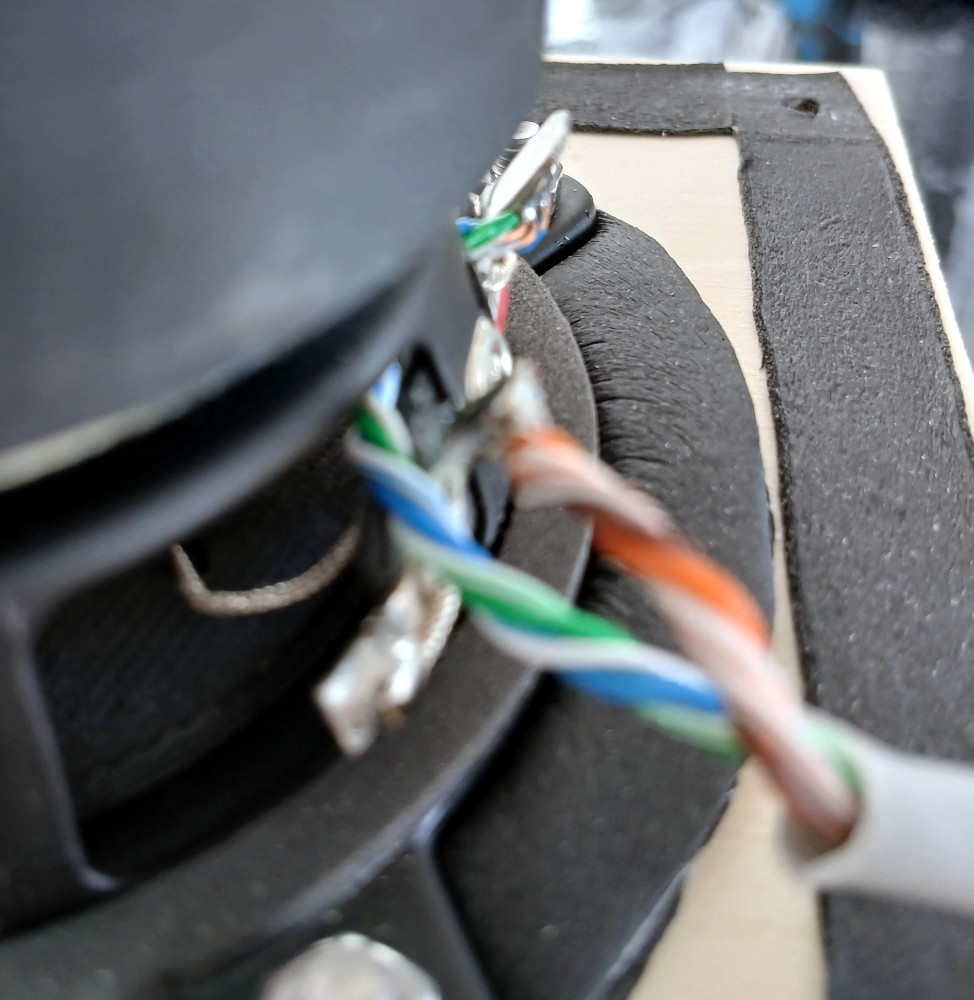

Il cablaggio usa cavo UTP cat5 in configurazione star-quad. Al polo positivo sono collegati i fili: bianco-arancio, arancio, bianco-marrone, marrone. Al polo negativo sono collegati i fili: bianco-blu, blu, bianco-verde, verde. Le connessioni sono saldate direttamente sui poli dell'altoparlante. Uno dei due fili passa dietro il raggio del cestello per evitare di creare una spira con all'interno materiale ferromagnetico. Il cavo UTP cat5 è lungo 2.5 metri e terminato con spinotti a banana da 4 mm. All'interno ho lasciato un lunghezza sufficiente per saldare i contatti con il driver appoggiato sul cabinet.

Il cabinet è in compensato spesso 15 mm e misura 130 x 130 mm. Sul lato inferiore sono ricavati i due fori da 5 mm per il passaggio dei cavi UTP cat5 e un foro da 8 mm per il fissaggio della barra filettata. I 4 lati sono fissati con colla vinilica e viti da legno lunghe 25 mm. Il driver frontale e il posteriore sono montati con 4 viti M4 in un foro da 72 mm al centro dei pannelli in compensato 130 x 130 x 4 mm. I pannelli sono fissati alla struttura del cabinet con viti da legno lunghe 25 mm. La tenuta d'aria è garantita dalla schiuma poliuretanica adesiva.

L'impianto di ascolto che uso è molto semplice:
- un pc portatile con Windows 11 acquistato usato, con abbonamento Tidal;
- un amplificatore 2.1 Fosi Audio BT30D;
- una scheda audio esterna BEHRINGER UCA222 U-Control USB, collegata al PC con la porta USB e all'amplificatore con il cavo RCA autocostruito.

dominio del tempo - indice

L'emissione puo essere considerata puntiforme, i due driver sono distanti solo 130 mm e il FR posteriore, collegato al canale sub, emette solo frequenze con lunghezza d'onda molto maggiore.

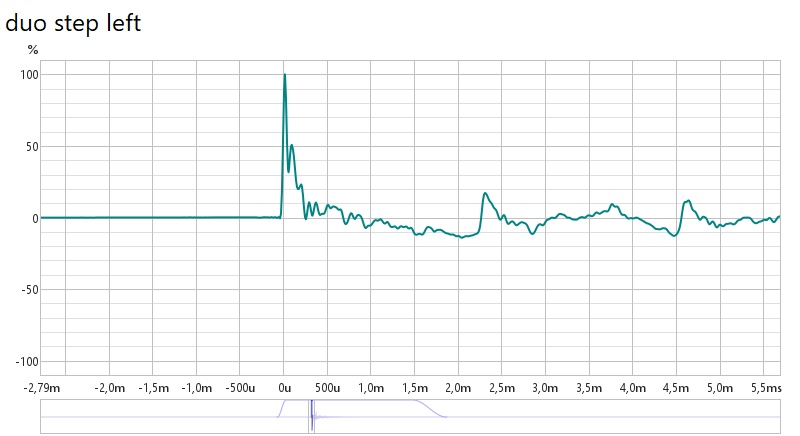

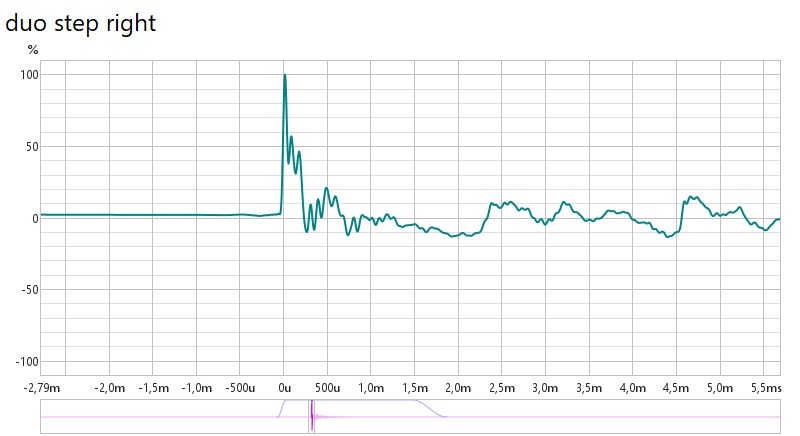

duo_step_left duo_step_right
I grafici riportano la risposta allo step misurata nel punto di ascolto.

dominio delle frequenze - indice

duoZLR

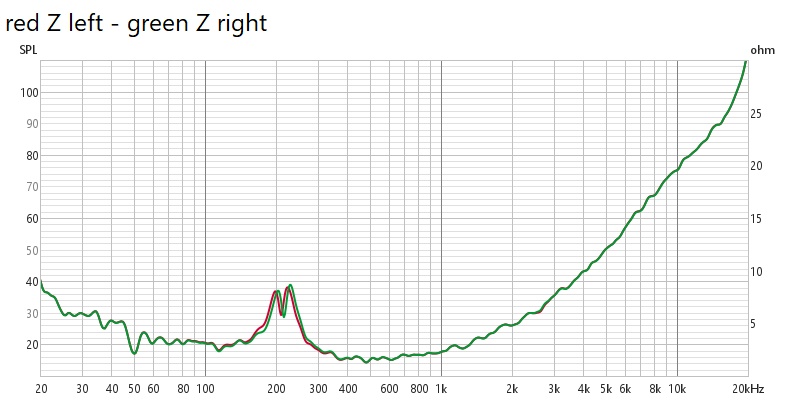

La misura dell'impedenza è stata fatta con il FR frontale in parallelo con quello posteriore. Il grafico ricalca quello di una sospensione pneumatica ma l'interazione tra i due driver genera le seguenti differenze:
- un minimo relativo in corrispondenza del massimo previsto per una cassa chiusa (200 Hz);
- un minimo relativo a 50 Hz;
- un aumento fino a 30 ohm dell'impendenza alle alte frequenze.
Non sono in grado di spiegare il motivo dei queste differenze.

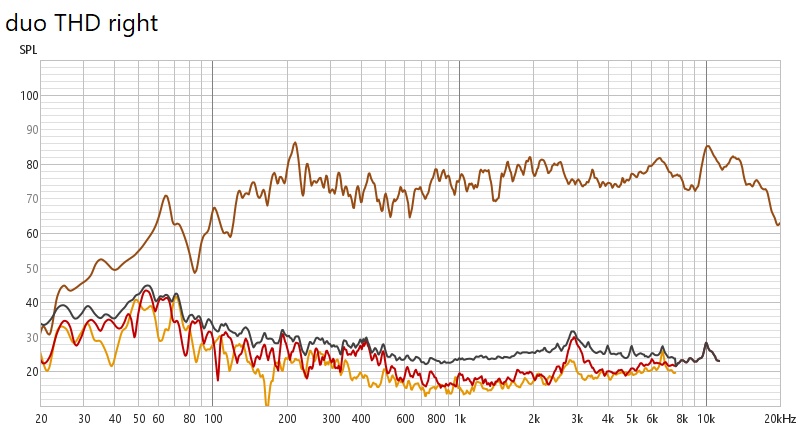

duo_THD_left duo_THD_right

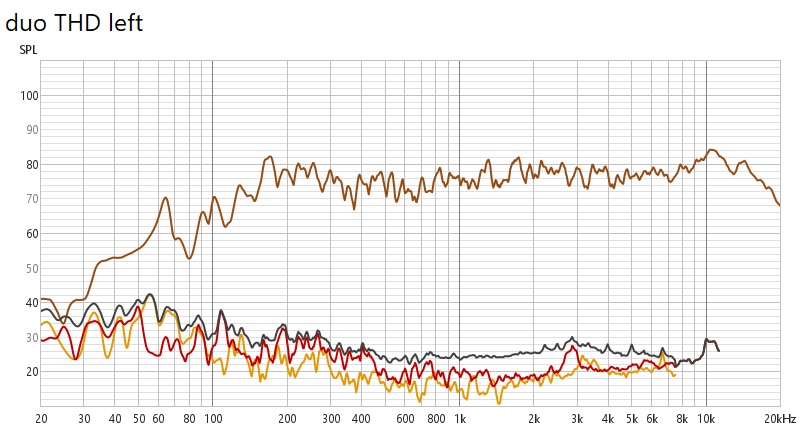

La risposta in frequenza misurata nel punto di ascolto, alle basse frequenze sono evidenti gli effetti dei modi di risonanza della stanza. L'andamento medio della pendenza alle basse frequenze è di 12 dB/ottava come previsto per le casse a sospensione pneumatica. La frequenza di risonanza del driver 3FE25 è di 110 Hz.

duo_spl_left4 duo_spl_right4

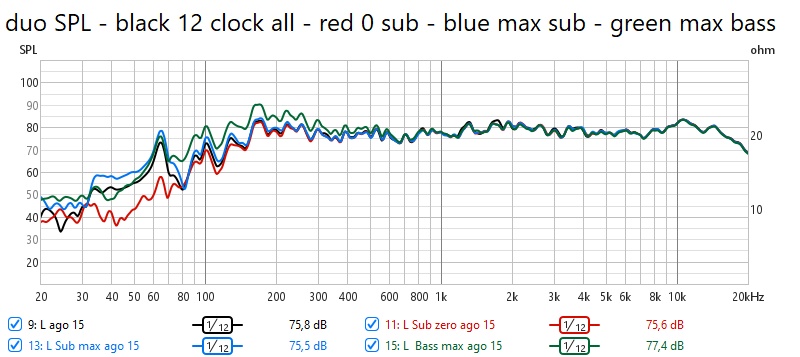

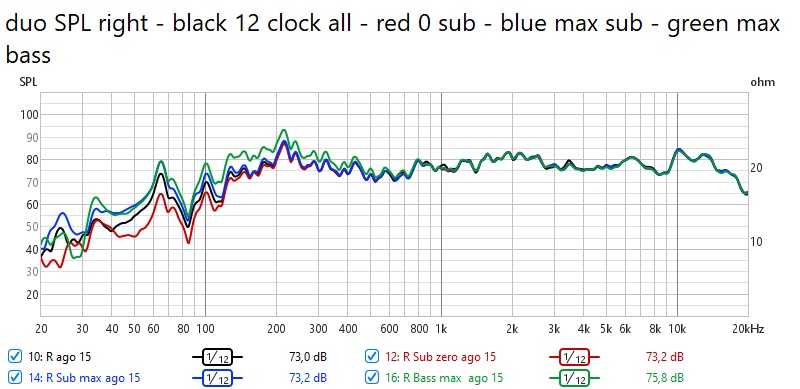

Nei grafici è visualizzata la risposta in frequenza per quattro regolazioni dell'amplificare Fosi Audio BT30D. In nero tutti i controlli sono a ore 12, la stessa regolazione delle misure precedenti. In rosso il volume sub è a zero. In blu il volume sub è al massimo. In verde è al massimo il controllo dei toni bassi.

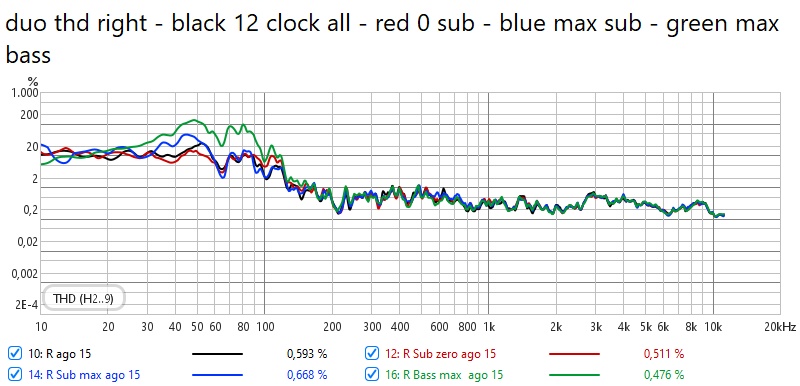

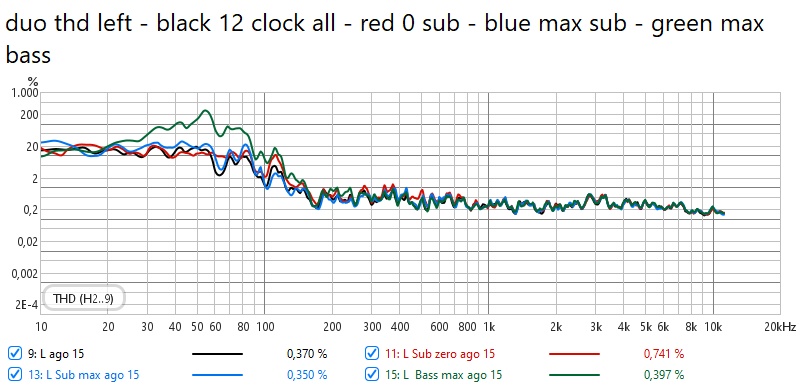

duo_thd_left4 duo_thd_right4
Nei grafici è visualizzata la distorsione per le quattro regolazioni descritte in precedenza.

impianto - indice

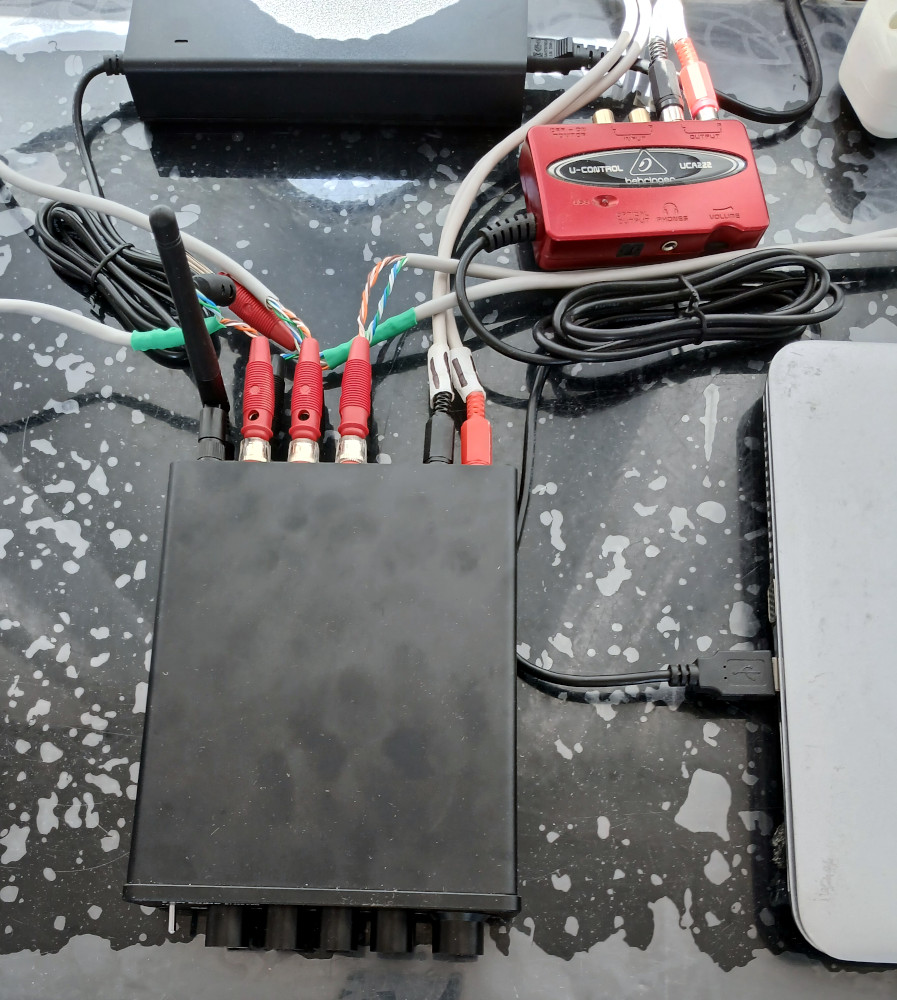

duo01d uca222 duo01f
Le casse sono collegate a un amplificatore 2.1 Fosi Audio BT30D. L'amplificatore ha una sola uscita sub per cui i due driver posteriori sono collegati in serie con una impedenza nominale di 16 ohm. Si ha una diminuzione della massima potenza erogabile ma per il mio uso resta più che sufficiente. Nelle prove fatte l'amplificatore BT30D si scalda notevolmente ma non ho avuto problemi di blocchi o interventi di protezioni termiche.

La sorgente è un portatile Hp con Windows 11, ho un abbonamento a Tidal, uso quasi sempre la qualità CD.

Il PC è collegato alla porta USB della scheda audio Behringer UCA222, l'amplificatore è connesso con un cavo RCA. Un effetto negativo del surriscaldamento dell' amplificatore 2.1 Fosi Audio BT30D è la riduzione della qualità della riproduzione con il bluetooth che usa il DAC interno. Segnalo nel sito NwAvGuy una recensione approfondita delle caratteristiche dell'UCA222.

cavo segnale CL470 - indice

cl472
Il cavo di segnale CL470 é in configurazione star-quad con una resistenza di 470 ohm in parallelo sul lato amplificatore.

Il cablaggio è realizzato con cavi di rete UTP cat5, il polo positivo ha in parallelo i fili arancio, bianco_arancio, marrone, bianco_marrone, il polo negativo ha in parallelo i fili blu, bianco_blu, verde, bianco_verde. Il cavo CL470 è poco sensibile ai disturbi per il cablaggio star-quad ed è caratterizzato dalla bassa capacità dei cavi di rete cat 5e.

La resistenza da 470 ohm in parallelo al connettore RCA lato amplificatore riduce ulteriormente le interferenze elettromagnetiche sfruttando l'impedenza di uscita della scheda audio di 400 ohm. Durante l'ascolto si può apprezzare la silenziosità del sistema.

ambiente ascolto e rapporto aureo - indice

cl100d_au
Per ottimizzare il posizionamento all'interno dell'ambiente d'ascolto ho usato il rapporto aureo (1,61) per le distanze fra gli altoparlanti e le pareti. La foto è del prototipo "perscopio" in cui gli altoparlanti sono nella stessa posizione.
Il rapporto fra l'altezza degli altoparlanti dal pavimento e la distanza dalla parete poteriore é 100 / 60 (1,666).
Il rapporto fra la distanza degli altoparlanti dal soffitto e l'altezza degli altoparlanti dal pavimento é 160 / 100 (1,6).
Il rapporto fra la distanza dell'altoparlante dalla parete sinistra e la distanza dell'altoparlante dalla parete destra é 160 / 100 (1,6).
Il rapporto fra la distanza tra gli altoparlanti e la distanza degli altoparlanti dal soffitto è 260 / 160 (1,625).
Queste scelte evitano che distanze multiple fra loro rinforzino o attenuino frequenze specifiche.

Le mie scelte sono per una stanza con una scala che obbliga a un posizionamento asimmetrico degli altoparlanti. Ho ottimizzato anche l'altezza degli altoparlanti rispetto al pavimento e al soffitto. Altri esempi di uso del rapporto aureo e della serie di fibonacci si possono trovare nel sito Cardas Audio

supporto a risonanza subsonica - indice

duo02r
Il supporto a risonanza subsonica isola acusticamente la cassa acustica dal pavimento nella banda audio, evita interazioni indesiderate tra il pavimento e l'altoparlante. La barra filettata in acciaio è elastica e permette l'oscillazione anche in avanti e indietro della cassa chiusa che contiene i driver. La forza elastica della barra filettata è contrastata da un momento di inerzia elevato dovuto alla lunghezza della barra e al peso dei driver contenuti nella cassa chiusa. Il risultato è una frequenza di oscillazione bassa, pochi Hz.

Il vantaggio di avere una frequenza di risonanza non udibile evita interazioni indesiderate tra il pavimento e gli altoparlanti, nello spettro acustico è come avere la cassa chiusa sospesa.

riepilogo - indice

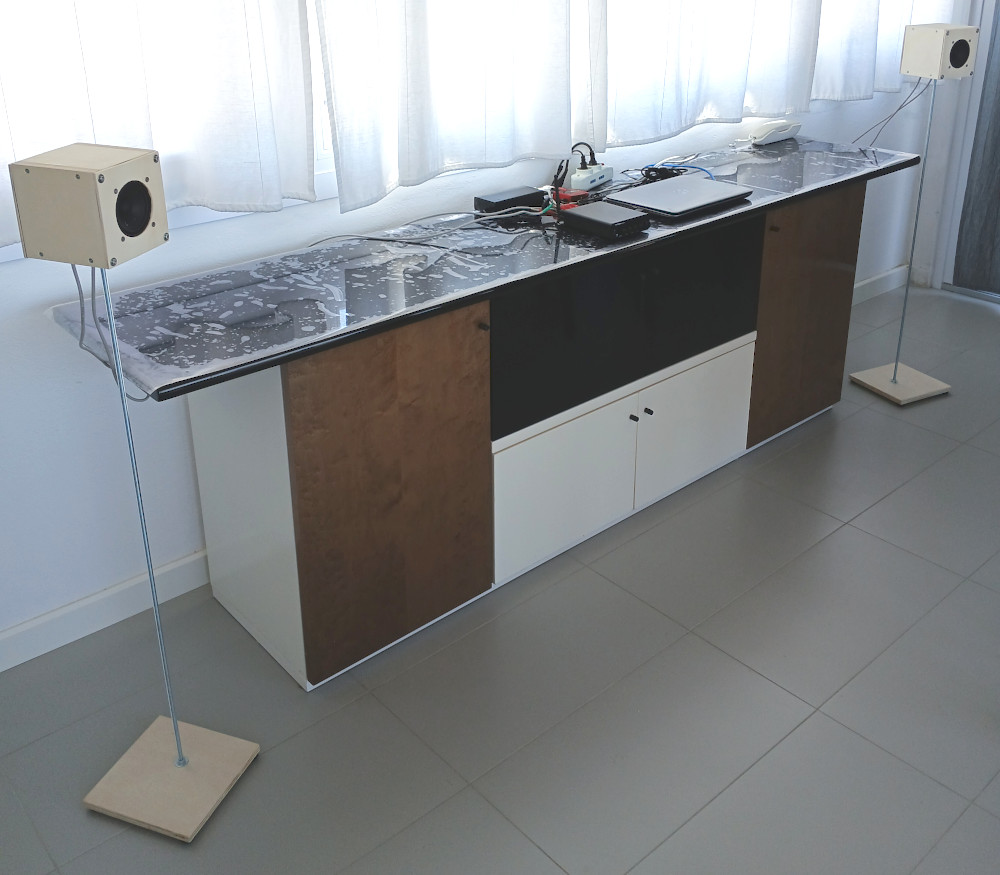

duo02d
Da più di 10 anni realizzo prototiti con linee di trasmissione per la riproduzione dei bassi. In questo progetto ho rinunciato alla linea di trasmissione per un sub amplificato in cassa chiusa. Il concetto di freno acustico é adatto per realizzare un FR economico, semplice da costruire che non richiede calcoli e configurazione. Con circa 100 euro di materiale e un amplificatore 2.1 Fosi Audio BT30D si realizza un ottimo impianto stereo completo con: connessione bluetooth e RCA, regolazione toni, regolazione volume e frequenza intervento sub.

sviluppi - indice

La cassa acustica "duo" è unica, non esiste documentazione ne un sistema di simulazione adattabile. Le mie ipotesi di lavoro sono ancora da sottoporre a ulteriori verifiche. Per me è un divertimento, non un lavoro, per cui ho studiato solo una piccola parte delle possibili configurazioni, è probabile che la qualità sonora possa migliorare ulteriormente.

da periscopio a "duo" - indice

cl100d
La funzione più comune di un subwoofer è estendere la risposta alle basse frequenze. Un secondo vantaggio è evitare di riprodurre con un full-range le frequenze più basse, così si riduce lo spostamento della bobina e migliora la qualità della riproduzione alle frequenze medio alte. Con il progetto periscopio ho provato alcuni sub esterni autocostruiti. A causa delle difficoltà di taratura dei sub ho rinunciato all'estensione della risposta alle base frequenze e ho provato a migliorare la risposta alle frequenze medio-alte. Ho ottenuto i risultati migliori usando come sub esterno lo stesso driver (3FE25 della Faital_Pro) del progetto periscopio.

duo_mdd01p
Per avere la massima compatibilità tra full-range e sub, entrambi 3FE25, li ho inseriti nella stessa camera di compressione. Ho eliminato la parete posteriore della camera di compressione del progetto periscopio, ho montato il full-range sul lato frontale e il sub sul lato posteriore. Il miglioramento ottenuto andava oltre il semplice uso di un secondo driver per aumentare l'energia delle basse frequenze.

duo_mdd01sb
La mia ipotesi è stata che la pressione generata dal driver posteriore funzionasse come freno acustico per gli spostamenti del full-range frontale. Per massimizzare l'effetto del freno acustico ho provato a montare i due drive in un box chiuso. All'ascolto ho riscontrato ulteriori miglioramenti nella gamma medio alta.

duo_mdd01m
Per aumentare la pressione acustica interna e quindi aumentare ulteriormente l'effetto del freno acustico sono passato da un box con lati 340 x 210 x 130 mm a un box con lati 210 x 130 x 130 mm. All'ascolto ho riscontrato ulteriori miglioramenti nella gamma medio alta senza perdite rilevanti alle basse frequenze.

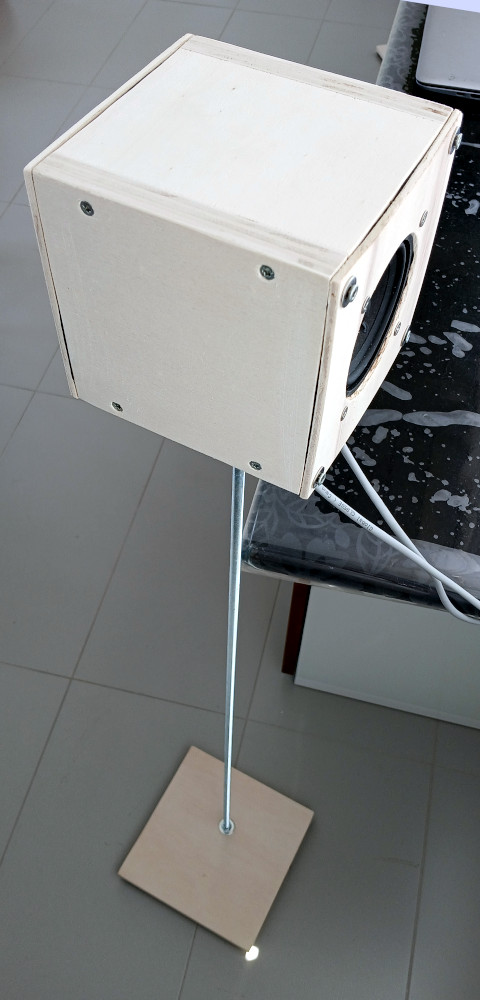

duo01r
Un ulteriore step è stato passare a un box con lati 130 x 130 x 130 mm, il minimo per inserire due driver 3FE25. All'ascolto ho riscontrato ulteriori miglioramenti nella gamma medio alta ma con leggere perdite alle basse frequenze. Il sistema resta comunque adatto per ascolti fino a 90 dB in ambienti medio piccoli.

un full-range speciale - indice

duo01c
Considero "duo" nel suo insieme un full-range speciale:
- lavora in un box chiuso e ha l'emissione di un monopolo anziché di un dipolo;
- la potenza in gamma bassa inviata al driver posteriore da un amplificatore per subwoofer riduce la distorsione del driver frontale anziché aumentarla (entro i limiti di potenza gestibili dal driver).

duo_mdd03m duo_mdd06m
Nel progetto "duo" manca l'emissione di onde secondarie multiple: coerenti, ritardate e omnidirezionali. Ho deciso di usare il driver speciale "duo" per provare un aggiornamento di un vecchio progetto 34c9 del 2019. Nelle foto i caricamenti acustici frontali in alluminio e PVC rigido usati nelle prime prove. Visti i risultati positivi ho applicato un carico frontale in cartoncino al sistema "duo" modificato.

"duo-mdd" - indice
duo_mdd01l duo_mdd01d duo_mdd01r

Il progetto "duo-mdd" aggiunge al progetto "duo" emissioni secondarie multiple: coerenti, ritardate e omnidirezionali. Il box chiuso é appoggiato direttamente sul pavimento, il FR frontale è rivolto verso l'alto, parte dell'energia della sua emissione è inviata all'interno di sei guide d'onda verticali in cartoncino e riemessa a distanze progressive. Le emissioni multiple aumentano la tridimensionalità dell'immagine sonora, diminuiscono la fatica d'ascolto per l'effetto anti-Haas e rendono l'emissione omnidirezionale su tutta la gamma audio.

34c9_L_12 34c9_LS_21 34c9_LS_22 34c9_29_guide
Il progetto "duo-mdd" è una evoluzione del progetto 34c9 che aveva il lato posteriore libero vicino al pavimento e con una camera di compressione di soli 10 mm di spessore collegata direttamente a un carico acustico frontale rivolto verso l'alto.

duo_mdd03b
Eliminata la barra filettata ho chiuso il foro con una vite e un dado. Il lato posteriore è rivolto verso il pavimento sostenuto da 3 piedini.

duo_mdd02b duo_mdd04b
duo_mdd01g duo_mdd02g duo_mdd01b
Le 4 viti del driver sul lato frontale sono state sostituite con viti lunghe 40 mm per poter fissare un carico acustico sospeso a circa 10 mm sopra il cono del driver. Il carico acustico ha 6 guide d'onda in cartoncino di lunghezza progressiva 67, 107, 173, 278, 447, 720 mm e sezione 20 x 20 mm. Le lunghezze sono calcolate in rapporto aureo fra di loro. Con due flange ad L il carico acustico frontale è fissato in diagonale sopra il driver. Le flange in cartoncino visibili nella foto si sono rivelate troppo deboli e sono state sostituite con flange in alluminio.

dominio del tempo "duo-mdd" - indice

duo_mdd_step_left duo_mdd_step_right
I grafici riportano la risposta allo step misurata nel punto di ascolto. L'emissione del canale subwoofer è rivolta verso il pavimento e puo essere considerata omnidirezionale. L'emissione frontale è rivolta verso l'alto. In parte è inviata direttamente nell'ambiente d'ascolto e in parte confinata all'interno delle 6 guide d'onda di lunghezza crescente e reimmessa in ambiente ad altezze e ritardi crescenti, 0,2 - 0,3 - 0,5 - 0,8 - 1,3 - 2,1 millisecondi.

Le emissioni multiple aumentano la tridimensionalità dell'immagine sonora, diminuiscono la fatica d'ascolto per l'effetto anti-Haas e rendono l'emissione omnidirezionale su tutta la gamma audio.

dominio delle frequenze "duo-mdd" - indice

duo_mdd_ZLR
La misura dell'impedenza è stata fatta con il driver frontale in parallelo con quello posteriore. Il grafico ricalca quello di una sospensione pneumatica ma l'interazione tra i due driver genera le seguenti differenze:
- un minimo relativo in corrispondenza del massimo previsto per una cassa chiusa, sopra i 200 Hz;
- un minimo relativo a 50 Hz;
- un aumento fino a 30 ohm dell'impendenza alle alte frequenze.
Non sono in grado di spiegare il motivo dei queste differenze.

duo_mdd_THD_left duo_mdd_THD_right
La risposta in frequenza misurata nel punto di ascolto, alle basse frequenze sono evidenti gli effetti dei modi di risonanza della stanza. L'andamento medio della pendenza alle basse frequenze è di 12 dB/ottava come previsto per le casse a sospensione pneumatica. La frequenza di risonanza del driver 3FE25 è di 110 Hz.

duo_mdd_spl_left4 duo_mdd_spl_right4
Nei grafici è visualizzata la risposta in frequenza per cinque regolazioni dell'amplificare Fosi Audio BT30D. In nero tutti i controlli sono a ore 12, la stessa regolazione delle misure precedenti. In rosso il volume sub è a zero. In blu il volume sub è al massimo. In verde è al massimo il controllo dei toni bassi. In grigio è al massimo il controllo dei toni alti.

duo_mdd_thd_left4 duo_mdd_thd_right4
Nei grafici è visualizzata la distorsione per le cinque regolazioni descritte in precedenza.

3D effect - indice

duo_mdd_punto_ascolto
Le emissioni multiple simulano sorgenti sonore tridimensionali. Uno strumento emette suoni da più punti contemporaneamente, i punti di emissione multipli simulano lo strumento in 3D. Il prototipo "duo-mdd" non é in grado di ricreare la dimensione esatta dello strumento originale ma l'immagine sonora è più ampia rispetto alla riproduzione di una sorgente puntiforme. I FR posteriori non hanno emissioni a 1 KHz e non compaiono nello schema.

anti Haas effect - indice

duo_mdd_1k duo_mdd_step_left
L'effetto Haas (precedenza) si manifesta quando due suoni identici arrivano all'orecchio in successione. Con ritardi superiori a 5 millisecondi con suoni semplici (click) l'udito percepisce suoni distinti. Con suoni più complessi il tempo sale a 40 millisecondi. Le emissioni multiple delle 6 guide d'onda si trovano a distanze crescenti dal driver e i fronti sonori secondari hanno ritardi compresi fra 0.2 e 2.1 millisecondi rispetto all'emissione primaria del driver. La successione dei fronti sonori impedisce l'attivazione dell'effetto Haas, un singolo suono ha meno probabilità di essere percepito come due suoni distinti. Il numero e l'energia dei fronti sonori secondari emessi aumenta con le emissioni omnidirezionali delle guide d'onda che moltiplicano le interazioni con le pareti laterali e posteriori.

diffrattore acustico omnidirezionale - indice

La diffrazione acustica rende l'altoparlante omnidirezionale a tutte le frequenze. Per il principio di Huygens ogni punto di un fronte d'onda sonoro è una sorgente secondaria di onde sferiche. La fine delle guide d'onda dei carichi acustici frontali sono dei punti di emissione omnidirezionali di un diffrattore acustico lineare su tutto lo spettro audio.

duo_mdd_spl_left2 duo_mdd_spl_right2
Un inconveniente dell'emissione omnidirezionale è la dispersione su 360 gradi dell'energia prima concentrata in un cono frontale, come si nota nei grafici questo effetto riduce la pressione sonora alle alte frequenze nel punto di ascolto di alcuni dB.

trasformatore acustico - indice

Una caratteristica specifica per le guide d'onda in cartoncino è collegata alle deformazioni della guida stessa generate dalle onde sonore che la attraversano. La superfice esterna della guida d'onda in cartoncino è percorsa da una ondulazione verso l'alto che genera onde secondarie coerenti e ritardate, queste onde secondarie hanno gli stessi effetti delle onde secondarie emesse per diffrazione.

integra001
Il primo prototipo che ho fatto nel 2013 "integra001" sfrutta questo tipo di emissione. Ho abbandonato il progetto per le difficolta riscontrate nella riproduzione delle basse frequenze, non ho trovato materiali con deformazioni lineari a SPL elevati. Con la diffrazione non si hanno deformazioni della guida d'onda e il sistema è sempre lineare, anche a SPL elevati. Per chi vuole curiosare seguono alcuni link.
